红外相机配合微型探针台用途

实验目的：

这个实验的综合目的是为了全面理解半导体材料在不同温度条件下的电学行为及其与热场分布的相互关系。具体来说，它可以用于：

1. 研究半导体材料的温度依赖性电学特性：

电阻率/电导率随温度的变化： 半导体材料的载流子浓度和迁移率都强烈依赖于温度。通过在不同温度下测量电信号（例如，电阻或电流），可以得到材料的电阻率或电导率随温度变化的曲线，从而了解其导电机制。

载流子类型和浓度： 结合霍尔效应测量（如果4探针台支持），可以确定载流子的类型（电子或空穴）和浓度随温度的变化。

器件性能评估： 对于半导体器件，可以评估其在不同工作温度下的电学性能（如I-V特性、击穿电压等），这对于器件设计和可靠性评估至关重要。

2. 探测热电效应：

某些半导体材料具有显著的热电效应（如塞贝克效应、珀尔帖效应），即温度梯度可以产生电压，或电流通过时可以产生温度梯度。通过精确控制温度和测量电信号，可以研究和优化这些效应。

3. 分析热管理和局部发热问题：

在半导体器件工作时，电流通过会导致焦耳热，产生局部发热。红外相机可以实时监测样品表面的温度分布，识别热点（Hot Spot）的位置和温度，这对于评估器件的散热性能、预测失效模式和优化封装设计非常关键。

通过同时测量电信号和热场，可以关联电学性能的下降与局部过热现象。

4. 验证理论模型和模拟结果：

实验数据可以用于验证半导体材料的物理模型，例如能带结构、载流子输运模型等。同时，也可以与有限元分析（FEA）等热-电耦合模拟结果进行对比，优化模拟参数。

5. 探索新型半导体材料：

对于新开发的半导体材料，这种设置可以快速、准确地表征其在各种温度下的电学和热学性能，为材料的应用潜力提供数据支持。

这台设备的优势：

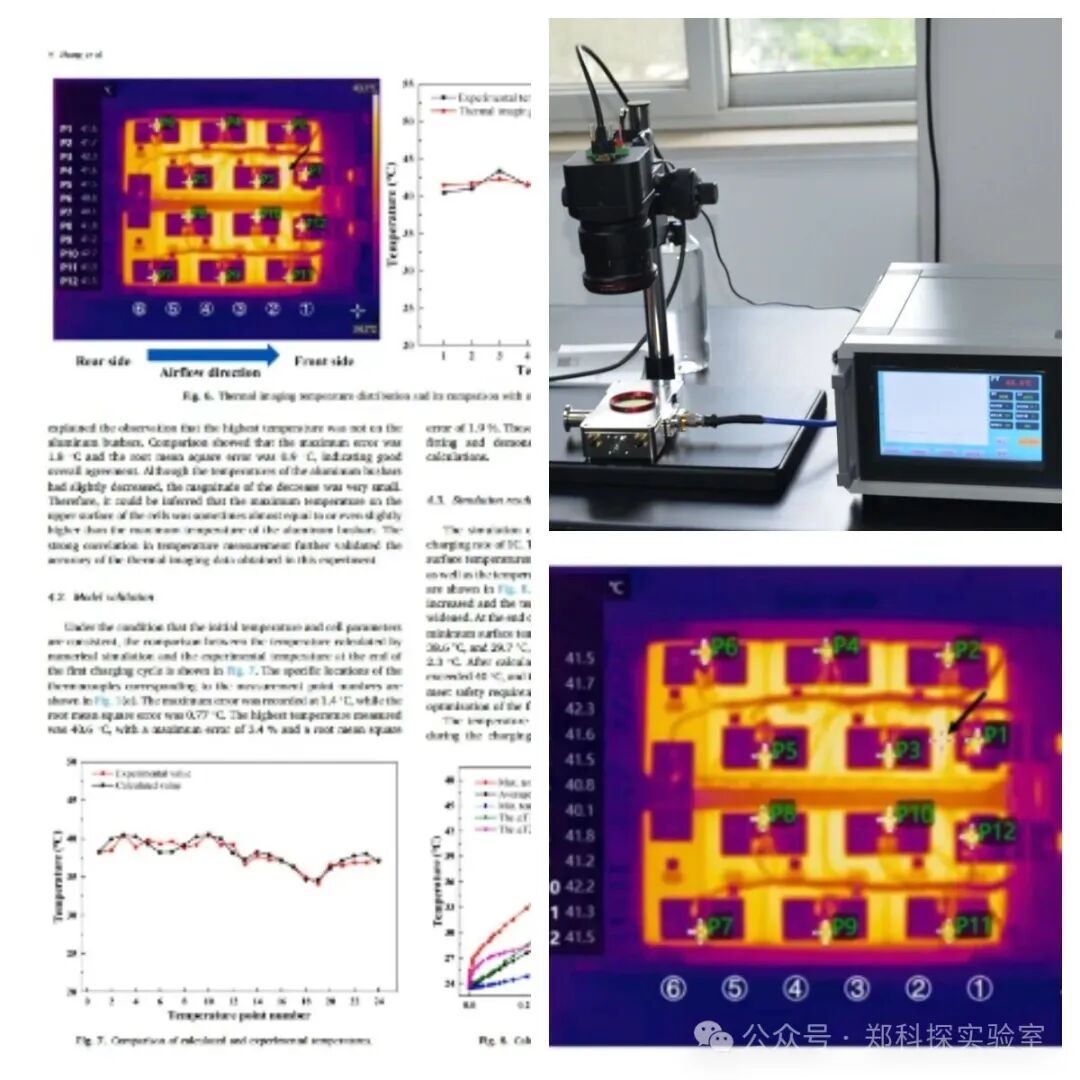

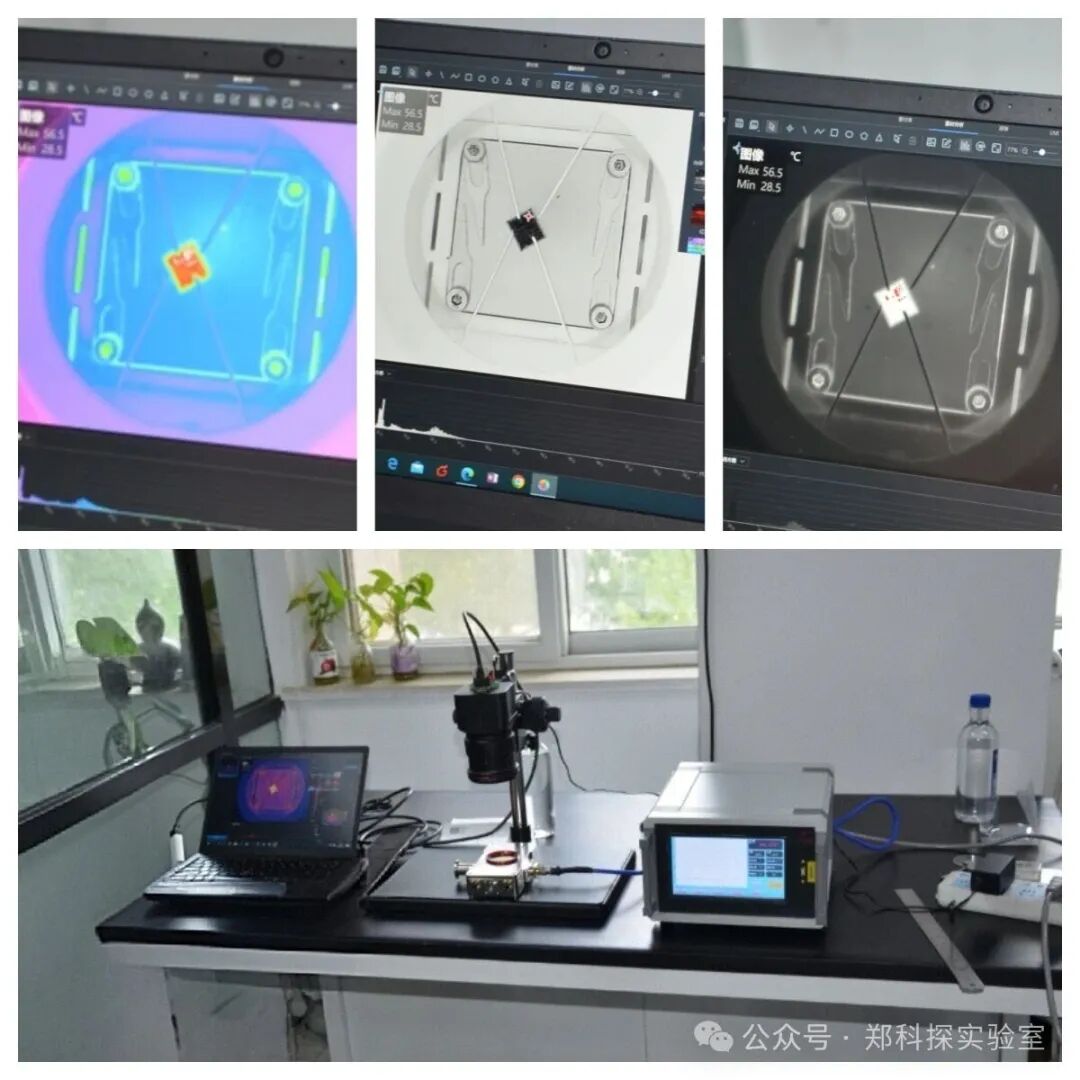

这台集成了高低温热台、4探针和红外相机的设备具有以下显著优势：

1. 精确的温度控制和宽泛的温度范围：

高低温热台允许将样品精确加热或冷却到预设温度，并保持稳定，从而可以系统地研究材料在从低温（如液氮温度）到高温（数百摄氏度甚至更高）范围内的性能变化。这对于模拟各种极1端工作环境至关重要。

2. 高精度的电学测量：

 4探针法（Four-Point Probe Method）是测量材料电阻率的标准方法。它通过将电流注入探针和电压测量探针分开，有效地消除了接触电阻对测量结果的影响，从而获得更准确的电阻率、电导率或霍尔效应数据。这对于低电阻率的半导体材料尤其重要。

3. 非接触式实时热场监测：

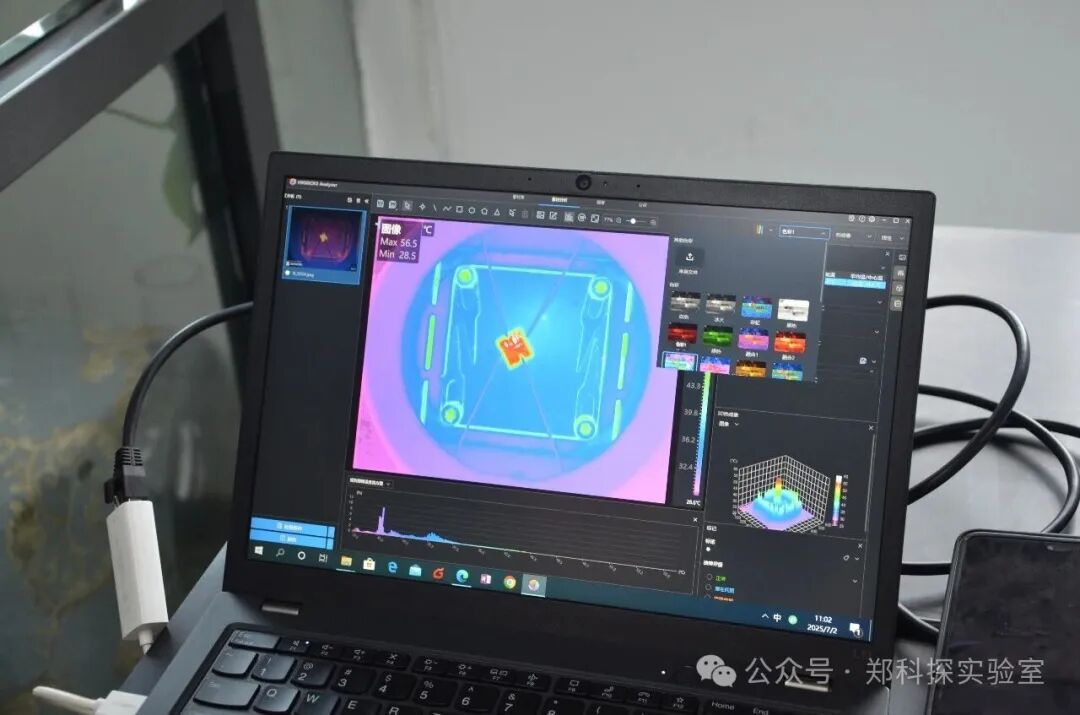

红外相机能够以非接触方式实时获取样品表面的温度分布图像。这避免了传统接触式测温（如热电偶）可能对样品造成的干扰或损坏，并且可以提供整个表面的温度图谱，而不仅仅是单点温度。

能够捕捉瞬态热事件和局部热点，这对于理解器件的瞬态行为和热失控现象至关重要。

4. 同步多参数测量与关联分析：

这是最大的优势。该设备能够同时进行电学测量和热场成像。这意味着您可以实时观察到当电学性能发生变化时，样品表面的温度分布是如何响应的，反之亦然。

这种同步性使得研究人员能够直接关联材料的电学行为与其热学状态，例如，识别由于焦耳热导致的局部温度升高如何影响器件的电学输出，或者在相变发生时电学和热学信号如何同步变化。

5. 可视化和数据记录：

录像和拍照功能提供了详细的实验过程记录，有助于后续的数据分析和结果呈现。研究人员可以回放视频，观察温度场和电信号随时间的变化，从而深入理解动态过程。

综上所述，这台设备提供了一个强1大的平台，用于深入研究半导体材料和器件的电-热耦合行为，对于材料研发、器件性能优化和可靠性分析具有不可替代的价值。
